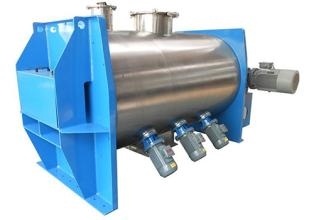

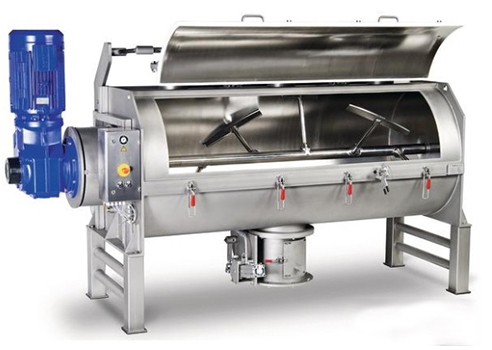

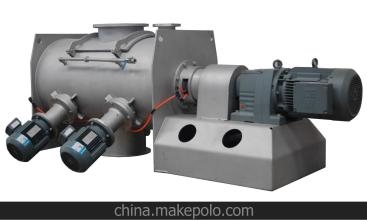

LDH系列 犁刀混合機
工作原理

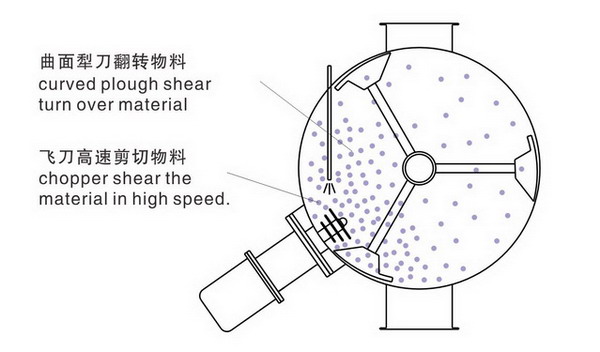

犁刀式混合機為單軸強制攪拌設備，主軸安裝多組犁刀式攪拌器，并且錯位連續安裝。工作時，犁刀式攪拌器作圓周運動，物料被犁刀刀面分流成兩個方向物料流，與鄰側犁刀分流過來的物料交叉擴散，又形成不間斷式的漩渦離心物料流，漩渦離心物料流不斷重疊、擊散，當流經高速飛刀時又被飛刀葉片剪切和拋灑，致使物料沸騰，達到快速攪拌的效果。
產品特點
◆犁刀攪拌器與高速飛刀組合使用，能快速打散、切割和分離物料，更適合易結團、黏性、加液易結塊、流動性較差等物料及低粘度流體的混合。
◆高速飛刀安裝于混合機筒側向下45度角，刀頭伸入筒內，物料經犁刀驅趕至飛刀有效范圍，受飛刀高速剪切、拋灑，快速混合。
◆設備總高僅為同規格立式混合機的1/2，可以降低廠房高度，更適合與其他設備配套直聯，減少設備占地面積。
◆更多的設備配置方式，能夠?qū)崿F(xiàn)一機多用，更好地滿足客戶需要。
擴展功能
◆添加液體——增加噴液、清洗系統。
◆增設夾套——可通入熱水、導熱油或蒸汽對物料進行加熱，實現干燥、混合一機多用。
◆真空操作——設備可設計成真空操作，可以真空吸料。
◆負載啟動保護裝置——液力偶合器。
◆轉速：?jiǎn)嗡?、雙速、變頻調速或無級調速均可選擇。
技術參數
|
型號規格 |
LDH-0.1 |
LDH-0.25 |
LDH-0.5 |
LDH-1 |
LDH-2 |
LDH-3 |
LDH-4 |
LDH-6 |
LDH-8 |
LDH-10 |
LDH-12 |
LDH-15 |
|
|
全容積(m2) |
0.1 |
0.25 |
0.5 |
1 |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
15 |
|
|
裝載系數 |
0.3-0.6 |
||||||||||||
|
工作壓力 |
常壓或微壓、粉塵密封 |
||||||||||||
|
混合時間 |
一般物料 4-6(min) |
||||||||||||
|
物料細度 |
38-830(um) |
||||||||||||
|
一次混合量Kg |
40-60 |
100-150 |
200-300 |
400-600 |
800-1200 |
1200-1800 |
1600-2400 |
2400-3600 |
3200-4800 |
4000-6000 |
7200 |
9000 |
|
|
主軸電機kw |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
30 |
45 |
55 |
55 |
75 |
|
|
飛刀數 |
2 |
2 |
2 |
3 |
3 |
4 |
4 |
5 |
5 |
6 |
7 |
8 |
|
|
飛刀電機kw |
1.1 |
1.5 |
1.5 |
3 |
3 |
4 |
4 |
5.5 |
5.5 |
5.5 |
7.5 |
7.5 |
|
|
外 |
長 |
1270 |
2070 |
2180 |
2830 |
3420 |
3420 |
4200 |
4680 |
5560 |
5140 |
5720 |
5920 |
|
|
寬 |
865 |
1050 |
1200 |
1620 |
1810 |
2045 |
2140 |
2290 |
2390 |
2390 |
3110 |
3280 |
|
|
高 |
850 |
1150 |
1300 |
1550 |
1758 |
1983 |
2123 |
2448 |
2608 |
2850 |
2960 |
3140 |
|
設備自重kg |
500 |
850 |
1100 |
1800 |
2520 |
2800 |
4830 |
8770 |
9360 |
9750 |
106600 |
11050 |
|
|
設備材質 |
根據使用要求選擇：碳鋼、不銹鋼、指定材料。 |
||||||||||||
選型方法
◆該設備為批次式混合機，根據規定范圍內每批次物料處理量或物料體積，選取相應規格的設備。
◆選取設備材質，設備材質依據物料性質、工況要求、衛生級別等因素決定，常規有碳鋼、304/316L/321不銹鋼等多種，材質選定后再依據式藝需要確定表面處理方法。
◆根據物料比重、混合量以及啟動方式確定設備配置的驅動功率，啟動形式可分重載啟動和空載啟動。
◆依據實際工藝需求，增加輔助功能組件，如噴液、加熱或冷卻等。
◆設備開口設計要求，如加料口、清理口、排氣孔等。
◆選擇出料模式，可選用蝶閥、球閥、翻板閥、星形卸料閥及刀型閘閥出料方式，驅動形式可分手動、氣動、電動。
- 2020-12-30 > 盤式干燥機的適用物料
- 2020-12-30 > 盤式干燥機的功能特點
- 2020-12-30 > 盤式干燥機的選型計算
- 2020-12-30 > 盤式干燥機的選型要點
- 2020-12-29 > 閃蒸干燥機操作運行須知
- 2020-12-28 > 閃蒸干燥機流程圖
- 2020-12-28 > 閃蒸干燥機價格組成因素
- 2020-12-28 > 閃蒸干燥機的性能優點
- 2020-12-28 > 旋轉閃蒸干燥機的結構特征
- 2020-12-28 > 閃蒸干燥機的應用范圍
-
LDH系列 犁刀混合機 -
LDSH系列 錐形螺帶混合機 -

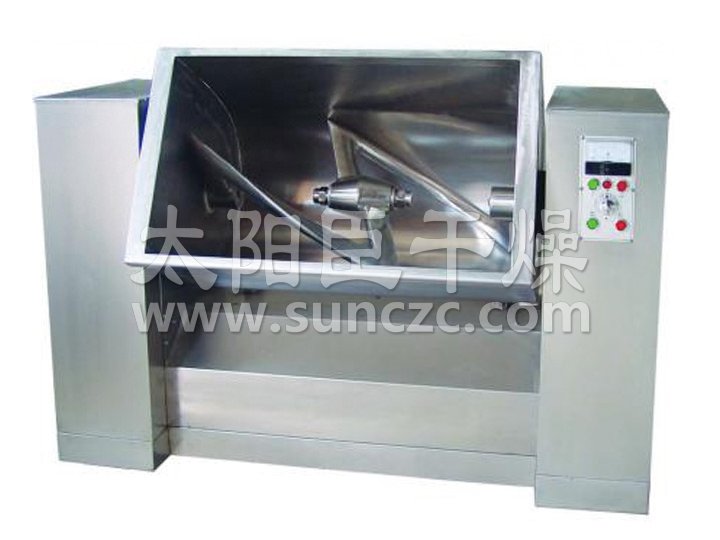

CH系列槽形混合機 -

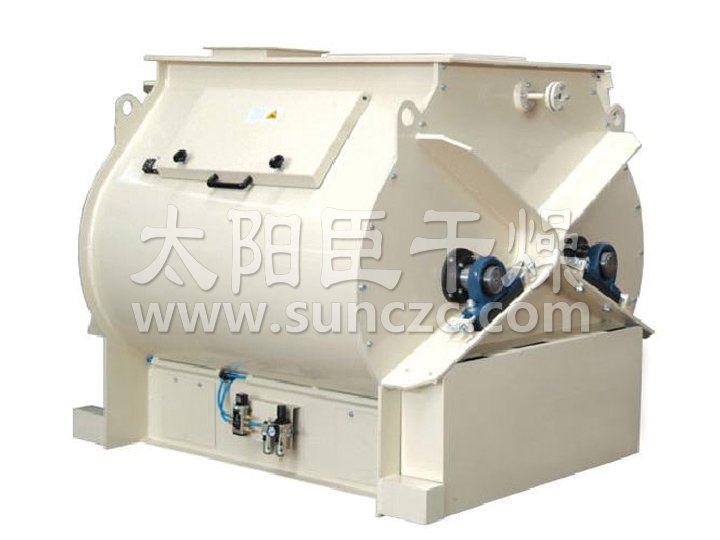

WZ系列 無重力混合機 -

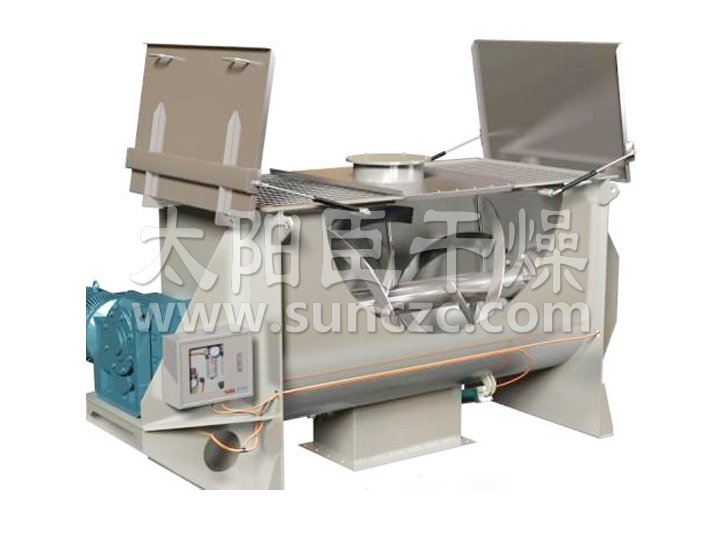

WLDH系列 臥式螺帶混合機 -

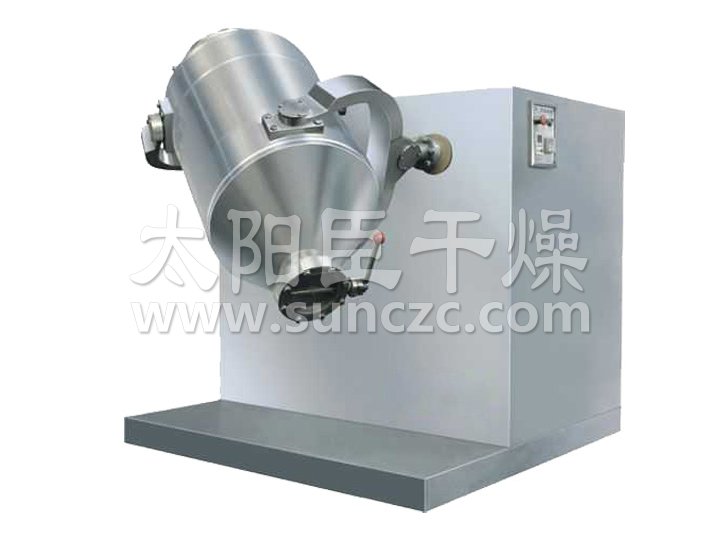

SYH系列三維運動混合機 -

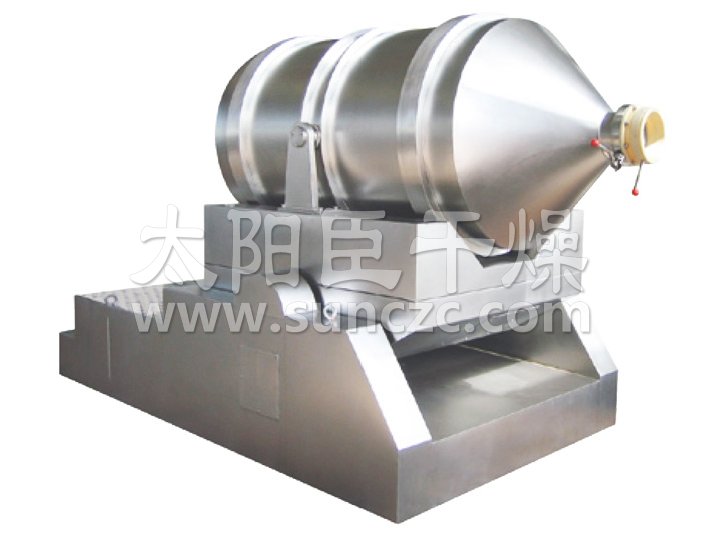

EYH系列二維運動混合機 -

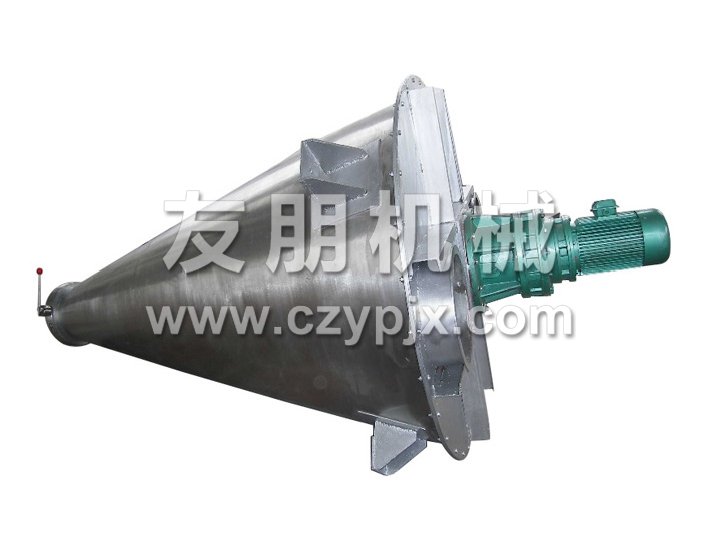

DSH系列 雙螺旋錐形混合機
